Zenit Flow

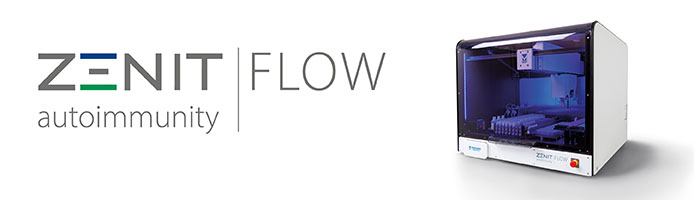

ZENIT FLOW è il nuovo preparatore di vetrini IIF di A.Menarini Diagnostics completamente automatico dalla diluizione del campione al montaggio del vetrino coprioggetto per una migliore standardizzazione e per un flusso di lavoro flessibile ed ottimizzato.
Capacità del sistema
  • Fino a 240 campioni: 8 rack da 30 provette
  • Fino a 30 vetrini: 2 rack da 15 vetrini
  • Fino a 384 pozzetti per diluizione e titolazione: piastre da 4x96 pozzetti, volume 1,2 ml
CAdenza analitica scalabile
  • ~1 ora per 5 vetrini da 12 pozzetti
  • 2.5 ore per 15 vetrini da 12 pozzetti
  • 5 ore per 30 vetrini da 12 pozzetti
Flusso di lavoro ottimizzato
  • Flusso di lavoro ottimizzato
  • Pre-diluizioni automatiche dei campioni da provette primarie di diverse dimensioni nella stessa sessione analitica
  • 3 aghi: due aghi di precisione per la dispensazione e un ago di aspirazione per aumentare la velocità di preparazione dei vetrini
  • I vetrini alla fine del processo sono completamente montati, inclusi dispensazione del liquido di montaggio  e posizionamento del coprioggetto
  • Configurazione aperta per l'impostazione di più metodiche IIF
  •  Calcolo automatico del consumo di volume del reagente
  • Lettori di codici a barre integrati 1D e 2D per la completa tracciabilità di reagenti e campioni
Risultati standardizzati
  • Risultati standardizzati
  • Dispensaizone ad alta precisione
  • Sensore di livello capacitivo per prestazioni
  • Volume di dispensazione da 5μl a 1000μl
  • Standardizzazione della fase di lavaggio
  • Canali separati per l'erogazione e l'aspirazione del liquido di lavaggio
  • Due diverse modalità di lavaggio per cellule e tessuti (multi goccia o flusso continuo)
  • Riduzione della contaminazione da carry over
  • Aghi in metallo, (non rivestiti), lavabili internamente ed esternamente

ZENIT FLOW + ZENIT FAST: una combinazione vincente nella preparazione e nella scansione di vetrini

ZENIT FLOW è progettato per lavorare con ZENIT fast per aumentare la produttività del laboratorio grazie all'elaborazione e alla scansione parallele. Questa configurazione può essere facilmente adattata a qualsiasi routine grazie all'eccezionale flessibilità e modularità.

Elaborazione e scansione parallele dei vetrini senza tempi di attesa
Il carico di lavoro di 30 vetrini di ZENIT FLOW può essere combinato con i batch di caricamento in serie di ZENIT fast, per un reale funzionamento in parallelo dei dispositivi al fine di aumentare la produttività complessiva e ridurre al minimo il tempo necessario per ottenere il risultato.

Modularità
  • Modularità
  • Un'unica postazione di lavoro PC per gestire sia ZENIT FLOW che ZENIT fast
  • Più unità ZENIT FLOW e ZENIT fast possono essere collegate ad un'unica postazione PC
  • Il Middleware centralizzato ZENIT Hub garantisce piena tracciabilità e connessione bidirezionale con il LIS
  • La produttività può essere aumentata e personalizzata in base alle esigenze dell'utente

PREPARAZIONE DEI VETRINI

Pompe

1 pompa peristaltica; 2 siringhe da 1,25 mL

Tracciabilità

Campioni: Lettore barcode lineare con regolazione focale
Vetrini: Data matrix, Aztec Code, Han Xin, Micro QR Code e QR Code.

Capacità di caricamento dei vetrini

Fino a 30 vetrini

Capacità di caricamento dei campioni

Fino a 240 campioni

N. Controlli

Fino a 20 flaconi

N. Diluenti

Fino a 10 posizioni per i flaconi di diluente

N. Reagenti

Fino a 17 posizioni per i flaconi di coniugato e liquido di montaggio

N. Coprioggetto

2 posizioni dedicate con una capacità per ciascuno di massimo 30 coprioggetto (24x60x0,1 mm e 24x64x0,1 mm)

Cuvette di diluizione

384 (4 blocchi da 96 pozzetti, volume di 1,2 mL)

Aghi

3 (2 aghi di precisione e 1 ago per l’aspirazione)

Lavaggio dei vetrini

Multi goccia o a flusso continuo

Rilevamento dei liquidi

Sensore di livello capacitivo

Volume di dispensazione

5* μl -1000 μl

Taniche esterne (con sensore)

2 Taniche di Tampone da 5L, 1 Tanica di Soluzione di Lavaggio da 5L e 1 Tanica di scarico da 5L

CONTESTO AMBIENTALE – SESSIONE DI LAVORO

Temperatura

15-35 °C

Umidità

35% - 80% senza condensa

Alimentazione elettrica, ingresso

AC 100-240V at 50/60 Hz

Consumo elettrico

Max 150VA

Emissioni acustiche

<63bd (1mt), Allarme <72db

Altitudine

< 2000m

TRASPORTO/CONSERVAZIONE

Dimensioni dello strumento

88cmx74cmx84cm

Peso dello strumento

100 kg

Dimensioni dell’imballaggio (WHD)

99cmx96cmx94cm

Peso dello strumento all’interno dell’imballaggio

160 kg

Temperatura

da 0 a 55 °C

Umidità

20% – 85% RH (non è consentita la condensa o la formazione di ghiaccio)

ZENIT FLOW è una piattaforma aperta e può ospitare differenti test IIF.

Per ulteriori informazioni sul portafoglio di reagenti Zenit IFA di A.Menarini Diagnostics, visitare la pagina web dedicata Reagenti Zenit
